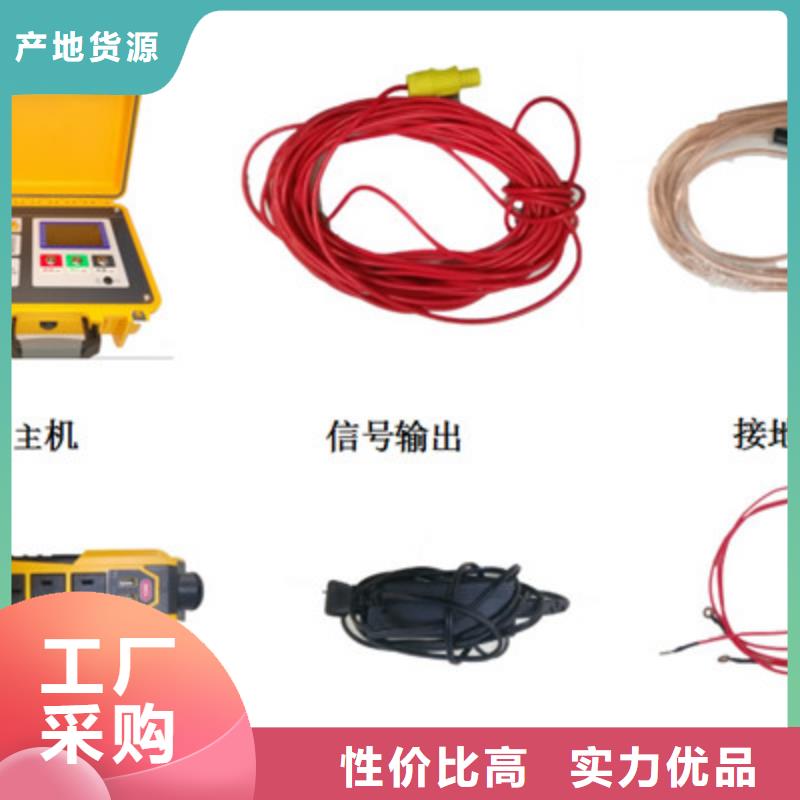

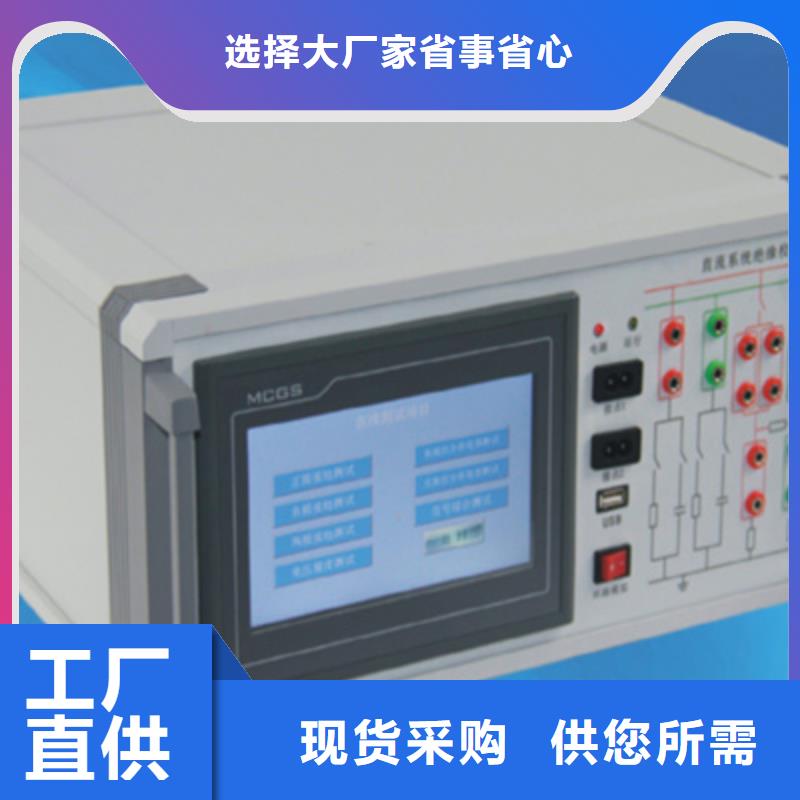

直流系统接地故障定位仪使用时插入输出引线，通过其输出信号。信号发生器的接入：信号输出引线插入信号发生器，红夹夹母线，黑夹接地线。确定信号发生器正确接好后，打开信号发生器电源开关。根据直流系统接地故障的情况，将信号发生器接到靠近蓄电池输出端的母线和地线上。已检测到有接地但回路走向较远的支路，为提高检测精度，可把信号发生器接在离故障区域更近的支路始端的直流保险出口处，或回路下面的直流小母线上。检测时，应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。3、信号接收器信号接收器面板(见图２) 图2　信号接收器面板图A钳接口：接标记为“A”的接收钳，此钳为大钳。B钳接口：接标记为“B”的接收钳，此钳为小钳。液晶屏：点阵式液晶显示器。电源开关：开机或者关机均按“ON/OFF”键。信号接收器的使用：用卡钳分别钳在与故障母线相联的各个主回路上，并分别看液晶显示器显示情况。绝缘值由低到高用0-19显示，01表示绝缘较差，19表示绝缘良好。当液晶显示器显示一较低的数值时，便可确定故障出现在此主回路上，然后再将卡钳分别测与故障主回路相联的各分支路，通过液晶显示器状态确定故障支路，依次类推，用同样的方法便可找到终的故障支路。检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。

直流系统接地故障定位仪找到了故障支路,可以顺着这条支路查找接地故障点,检测探头沿着这条支路向后移动,如果测量电阻突然变大,此测量点之前的附近点便是接地故障点（即接地点就在这两个测量点之间）。7、排除故障点后再看发送器正负对地是或都显示999K。8、检测探头与接收器之间的电缆线为1.5米，信号发送器输出线为2.3米。线的长度可以加长需特别说明。六、故障检测时的注意事项及小技巧1.信号发送器夹在母线上，开机后检测出是正接地或者负接地，接着将“母线/支路”开关置“支路”上，就可以用接收器顺其查找了。这时如果欲返回查看母线接地状态，把“母线/支路”开关置“母线”上，检测两次，以获得稳定的测量值。特别注意：当“母线/支路”开关置支路5分钟后，如果返回查看母线状态后想立即置支路，发送器必须重启直到显示接地阻值，然后把开关置支路端。2.若找到接地的支路后，要进一步查找该支路以下的分支路。3.将电流钳夹在线上的不同地点，如果A点检测到有接地，而B点检测到没有，则故障在A-B之间的线路上。4.当电流钳在夹线或从线路上拿开时，可能显示的电阻比较小并发出报警，此时为无效报警，因为探头的张开和闭合都将对电流钳内部的线圈有影响，此时应等待至显示稳定后，再进行判断。七、注意事项1、在使用本仪器之前，请详细阅读本仪器的使用说明。2、使用本仪器时，如果直流系统母线已有绝缘监测装置时，必须关掉或退出，以免干扰本仪器的测试。3、使用中，如果发现仪器故障，请及时与本公司联系，本公司负责修理与更换，不得自行拆卸。

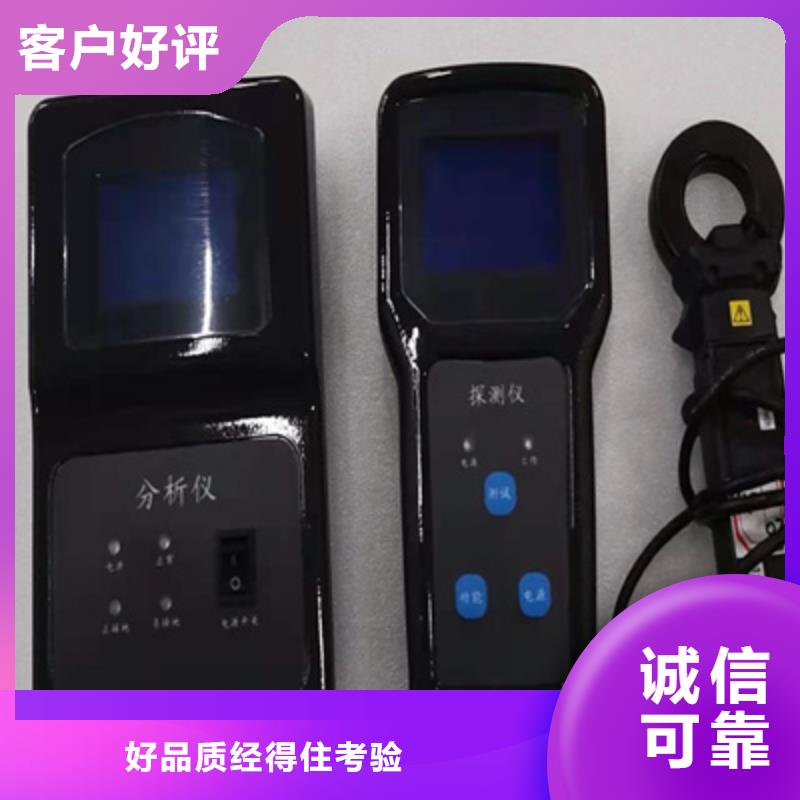

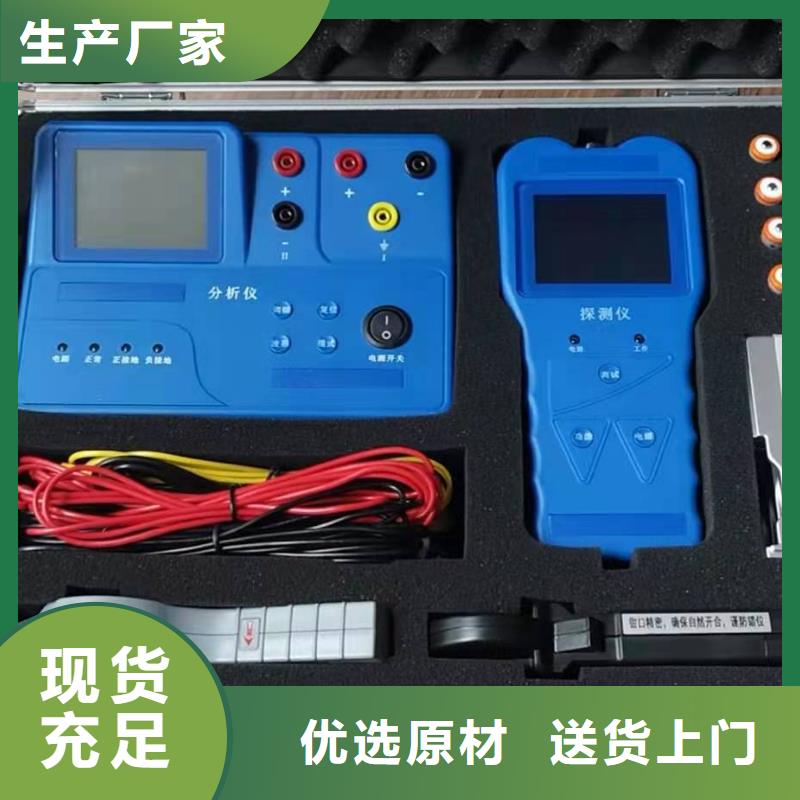

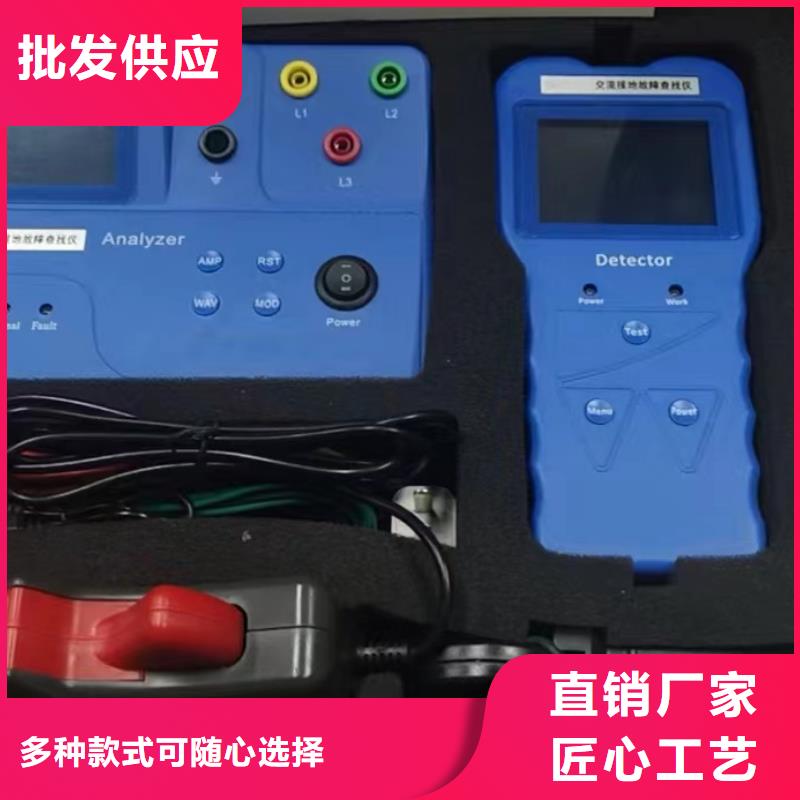

直流系统接地故障定位仪电流检测功能将直接以电流大小的形式显示被测支路的漏电流大小，该功能项的使用方法如下：令采集器处于自然状态（不钳任何电流支路，并保持钳口正常闭合），通过功能菜单选定该功能项，按下测试键进入该功能项显示界面；将采集器钳入被测支路，显示屏上将显示被测支路的漏电流大小；如下图电流检测功能1所示；在电流检测功能显示界面下，按下“测试”键即实现对当前电流的清零，在对下一支路进行电流检测时，先令采集器处于自然状态，按下“测试”键当显示屏上电流显示为零后，再钳入被测支路；（电流检测功能显示界面下会显示支路状态，在系统分析仪处于“非信号检测”模式下可以用此功能实现各支路状态的检测，在此模式下对支路状态进行检测，采集器只能正负支路一起钳，支路状态显示三种结果：正常；带方向的绝缘阻抗值；异常。显示“异常”说明此回路漏电流较大，存在环路的可能。检测完成后如下图电流检测功能2所示；（5）当系统分析仪处于其它检测模式时，支路状态信息公供参考，默认情况下，系统分析仪都是处于信号检测模式。电流检测功能1电流检测功能2说明：系统分析仪侧面的四位拨码开关可对分析仪的工作档位进行设置，拨码开关第4位无效，拨码开关拨下时处于开状态，拨码开关前三位的设置与档位关系如下：
